蛇形彈簧聯軸器系列
一、產品概述英迪利公司研制的新型蛇形彈簧聯軸器是結合了齒形聯軸器傳遞扭矩大及彈性聯軸器的柔性傳遞等優點，是中重型設備傳遞扭矩的理想聯軸器。二、產品特點◇防沖擊、減振、適應變化載荷能力強，能更好的保護設備英迪利蛇簧聯軸器的兩齒面是由多個弧形面組成，可根據載荷的變化自動調節齒面的接觸面積，從而可承受更大的載荷沖擊與變化載荷，使起動或載荷不均勻時更加安全。且能通過彈簧的柔性傳動來吸收大量的振動力，具有高達30%的扭轉緩沖性能，能夠有效保護驅動裝置與被驅動裝置。◇快速拆裝、省時省力——當場更換針對聯軸器安裝拆卸困難，快速拆裝型蛇形彈簧聯軸器，采用錐面結合，高強度螺栓預緊，實現脹緊聯接。可實現間隙安裝，過盈使用，與傳統過盈配合產品相比安（拆）裝節省時間70%以上。◇超長工作壽命蛇形彈簧采用了高強度合金鋼制成，具有高韌性，經過嚴格的熱處理，使其達到更高的剛柔性要求。彈簧表面經精密噴砂處理以壓縮其表面分子結構，達到抗磨損與長壽命之效果。◇結構簡單、維護方便產品結構合理、零部件少、重量輕、體積小等，使安裝與維護更具有優勢和方便。正常使用時無特殊性的維護周期，只要在安裝時充足油脂量，長時間工作后適當補充油脂即可。◇安裝要求低，便于設備安裝蛇形彈簧聯軸器的安裝精度比一般聯軸器要求低。彈簧可在半聯軸器齒槽內自由擺動，使其允許兩軸之間有一定的徑向、角向與軸向偏差，并且在一定的范圍內不會影響傳遞力矩的工作效果，不會產生噪音和影響使用壽命，更好的保護使用設備，且方便了現場工程設備的安裝。
三、型號及參數值
例如：ESL112，表示：類型ESL100型蛇簧聯軸器，型號12，例如：ESL312，表示：類型ESL300型蛇簧聯軸器，型號12，
四、選型說明
一般選型可用于大多數的電動機及汽輪機驅動的應用情況。
◇蛇形彈簧聯軸器選型時應獲取以下數據：
1、驅動裝置功率（KW）或驅動裝置額定輸出扭矩（N.m）；
2、工作轉速（rpm）(電機轉速、減速機減速比)；
3、應用環境、場合；
4、軸孔連接形式，軸徑及公差；
5、兩軸間隙及其它安裝空間限制；
6、其他特殊應用要求。

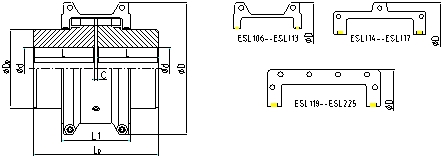

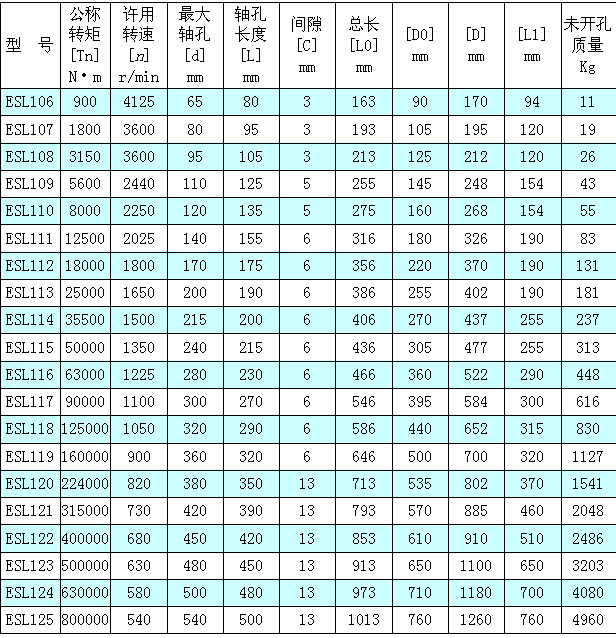

ESL100系列 基本型蛇簧聯軸器
注：平鍵聯接執行標準--GB/T 1095-2003，鍵槽執行公差JS9。選型格式：ESL□-φ軸徑（軸公差）*軸長—φ軸徑（軸公差）*軸長ESL200系列 快速拆裝型蛇簧聯軸器
注：免鍵型脹套聯結執行標準--JB/T 7934-1999。選型格式：ESL□-φ軸徑*軸長-φ軸徑*軸長-（□）（注：默認免鍵型/帶鍵槽型須標注-J）ESL300系列 制動輪型蛇簧聯軸器
ESL400系列 制動盤型蛇簧聯軸器
