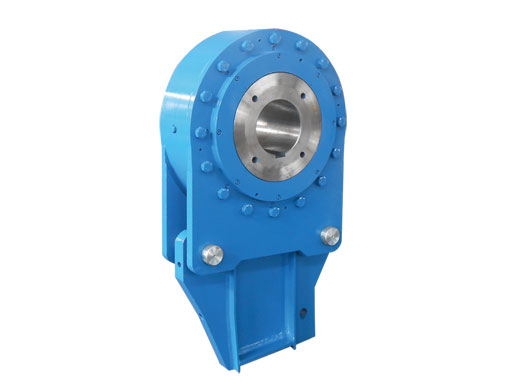

NJZ低速逆止器
一、產品概述
執行標準：MT/T1065-2008
NJZ低速逆止器充分結合上運帶式輸送機的設計特點，在現有型號產品上不斷改良，充分解決了一般逆止器的各種設計不足之處。逆止器能有效地阻止輸送機因物料重力而發生的逆行事故。并且在逆止狀態時，整個驅動裝置仍處于帶載狀態，將不會影響對電機、減速機等驅動部件的維修和更換，對防止因驅動系統磨損而出現的逆行事故具有可靠的安全防護作用。NJZ低速逆止器用于大傾角上運帶式輸送機、斗式提升機、刮板輸送機的逆止防護，其它設備可參照使用。二、產品特點1、逆止件采用多個楔塊組構成，楔塊分布均勻，逆止時接觸面積大，逆止力矩大，更加安全可靠。2、內外輪之間的滾道采用軸承及滾柱雙定位支撐，運行平穩、阻力小。3、內部采用稀油潤滑，降低了摩擦系數，延長了逆止器的使用壽命，正常運行時可連續3000小時不需換油及維護。4、獨特的防轉臂分體設計，安裝方便，皮帶機檢修或其它需逆轉時，只需要進行簡單的操作即可實現。三、型號及參數表NJZ型逆止器的代號意義表示如下：

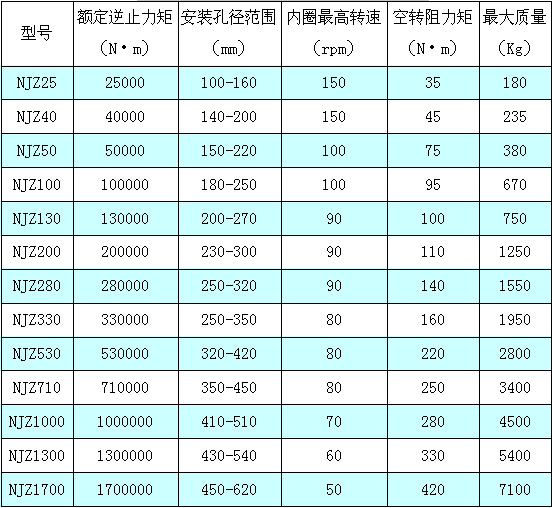

例如：代號NJZ330-S-280，表示NJZ型接觸式逆止器，額定逆止力矩為330KN.m，內圈轉向為順時針，安裝孔直徑為280mm。四、技術參數表1 NJZ型接觸式逆止器主要技術參數
五、維護與保養
1、安裝完畢后，應從逆止器注油孔添加40號機械潤滑油，加到油標1/3位置處，最多不要超過油標1/2位置。
2、逆止器運轉一周后將油全部放掉，用清潔油沖洗逆止器內部后更換全部潤滑油，以后每三個月補充部分新油，每半年全部更換一次潤滑油。
3、檢查防轉臂、防轉座的緊固螺栓，確保緊固有效。
六、訂貨說明
1、逆止器安裝在改向滾筒軸上，必須要驗算改向滾筒的摩擦力矩是否滿足。
2、型號的選擇與逆止器額定逆止力矩有關，主機所需總逆止力矩應小于或等于逆止器額定力矩。
3、逆止器安裝軸的運行轉速應小于或等于逆止器內圈最高轉速。
4、逆止器安裝軸的軸徑是可選擇的，根據安裝軸的最大承載能力與逆止器最大孔徑而定。軸孔的配合公差在無特殊要求時按GB/T 1800.4—1999的E8/h7標準供貨。
5、鍵槽可根據用戶要求而定，如無特殊要求時鍵槽尺寸按GB/T1095—2003的D10標準供貨。逆止器不帶鍵，由用戶自備。
6、逆止器的內圈為單向運轉，面對安裝軸自由旋向為順時針時用S代號表示，逆時針時用N代號表示。
7、逆止器水平安裝時應在訂貨中特別說明。

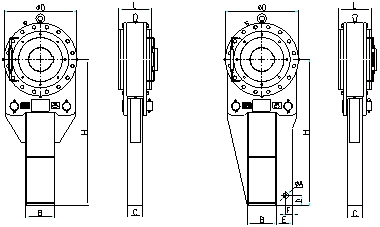

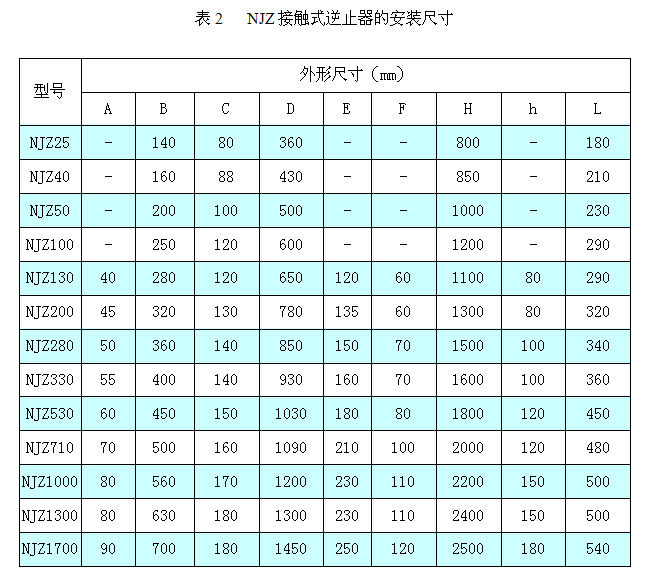

其它具體參數與安裝尺寸應參照表1、表2。
注意：所有的訂貨要求應與我公司技術部進行書面確認。
